安裝前準備工作

      按照設備上居中位置，把設備擺放到設定好的位置，注意設備每個方 向至少離墻壁 1 米的距離以便員工操作及日后的各項維護，請仔細檢查運 輸?shù)冗^程中，設備有無損傷，簽收貨物前如發現損傷請立即取證并通知相 關人員。

      本設備需要使用 AC 380V 3P/N/PE 50Hz 的電源（電源電壓不匹配的請?zhí)崆?配置好變壓變頻器，電壓不穩定地區請單獨配置穩壓器等），外線進線需布 置國標 4 平方以上，機器總開關需要配置一個單獨的剩余電流動作斷路器 （俗稱帶漏電保護的空氣開關），氣源需要在 0.4MPA-0.8MPA，氣管使用的 是外 ?12mm。請確保機器的擺放點干燥無塵。

      設備到位前，需按照設備功率安裝帶漏電保護的空氣開關，建議機器 型號ML-1680 的單獨使用一個32A/4P或者63A/4P帶漏電保護的空氣開關。

      各項檢查無誤后，將機器的工作臺組裝好，擺放在設備相應的位置。 本機工作需要氣源，各廠可以根據實際情況共用統一的空壓機，也可以單 獨設備配備一臺空壓機。

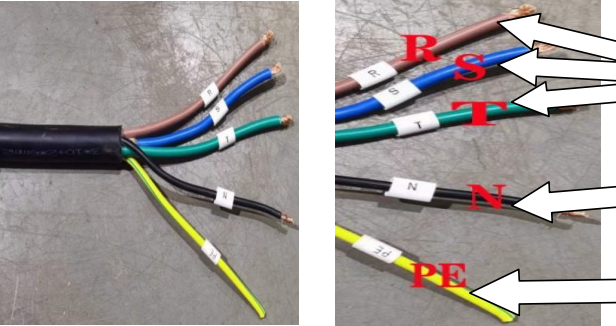

 主機接線



標有線號 RST 標志的為火線，



標有線號 N 標志的為零線，



標有線號 PE 標志的為地線。



自動進料臺接線

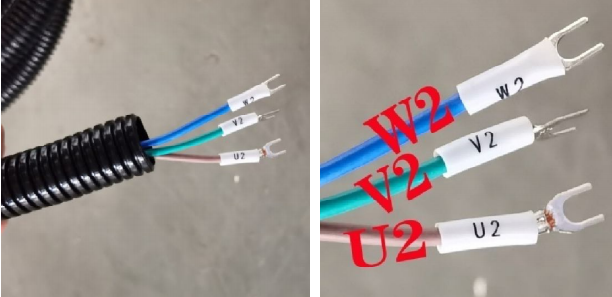

第一步：找到標有線號為 W2、 線號為 V2、線號為 U2 標志的 三根自動進料臺的電源線

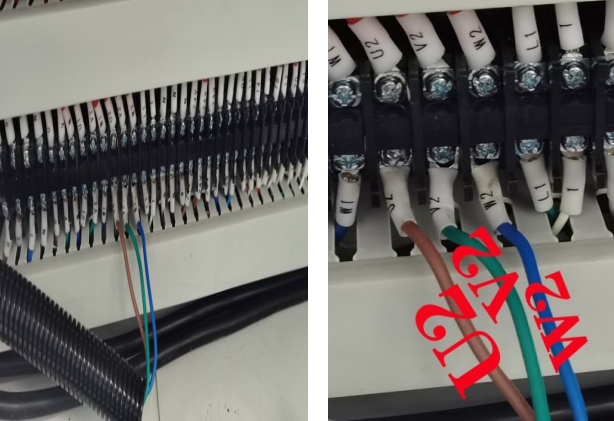

第二步：按線號 W2，V2，U2 接到電箱對應的標有 W2，V2， U2 端子上；

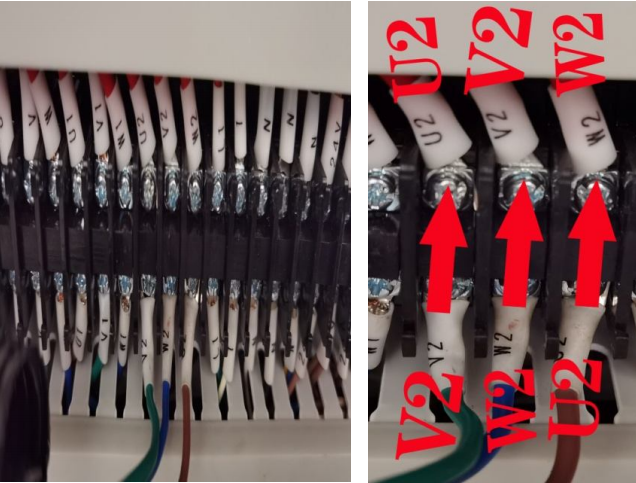

第三步：開機后檢查自動進 料臺的輸送帶是否向設備方 送料，如果不是則將工作臺 的三根標有線號為 W2，V2， U2 的電源線的任意兩根接的 位置對調一下接，直到輸送 帶是往設備方向送料為止。
