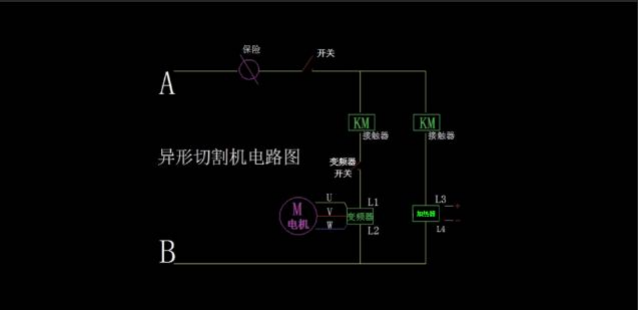

珍珠棉開槽機電路圖

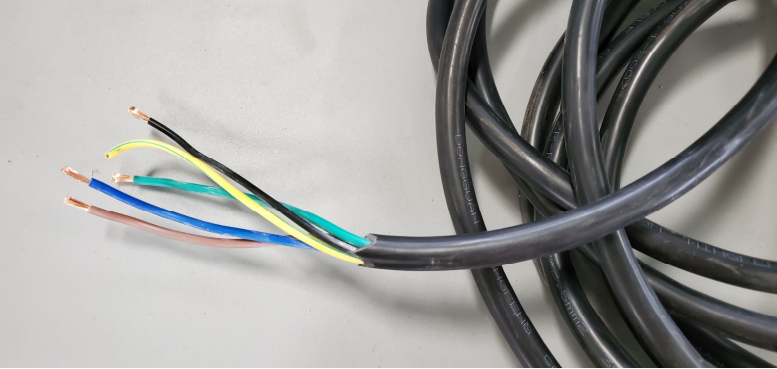

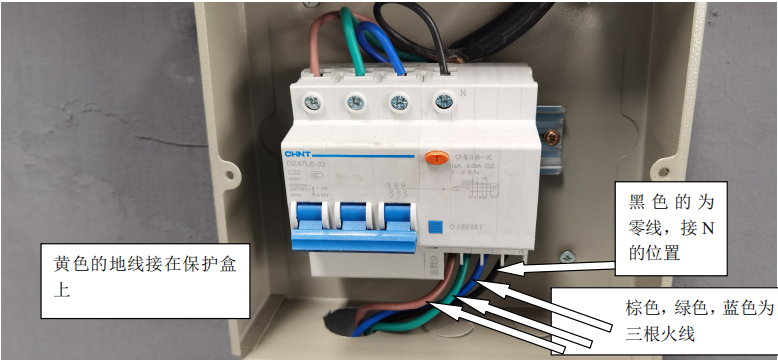

電源線的接法

進料定位桿，二邊可以根據材料的寬度進行調節

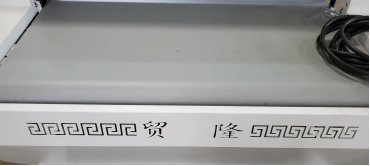

 機器輸送帶

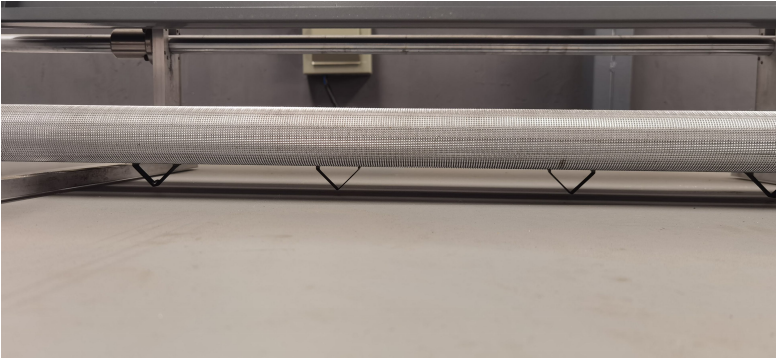

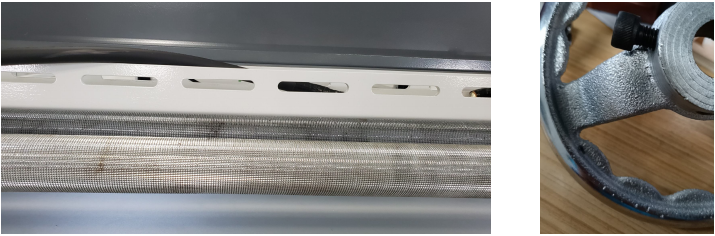

輸送帶內二端使用加大滾筒

輸送帶中間有支撐架

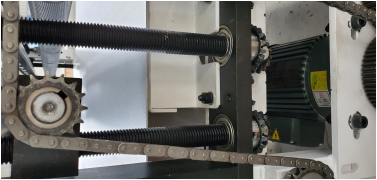

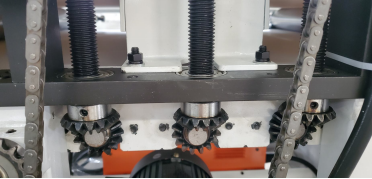

絲桿鏈條處定期打油保養

 護罩處有安全開關，機器工作時必須要求把機器護罩全部蓋好，否則屬于違規操作

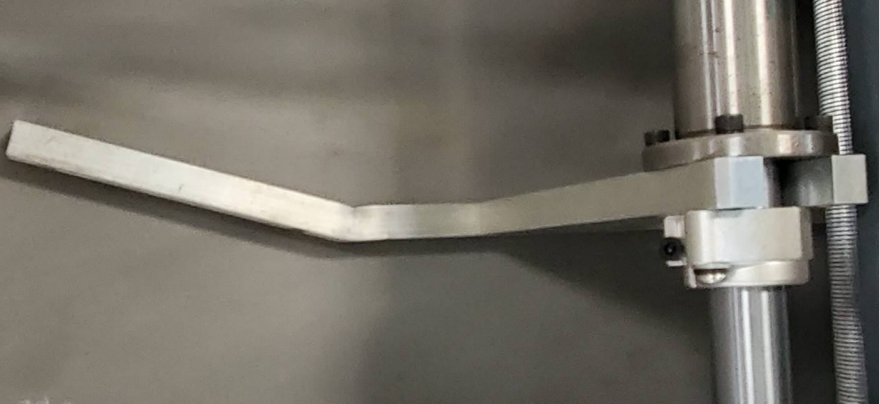

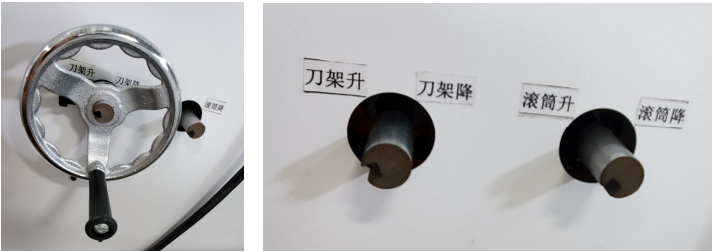

機器一側的手輪調整，一個調整負責二條壓料滾筒升降，一個負責刀模架升降，屬于手動 調整。調整手柄用 8*20 的螺絲固定。

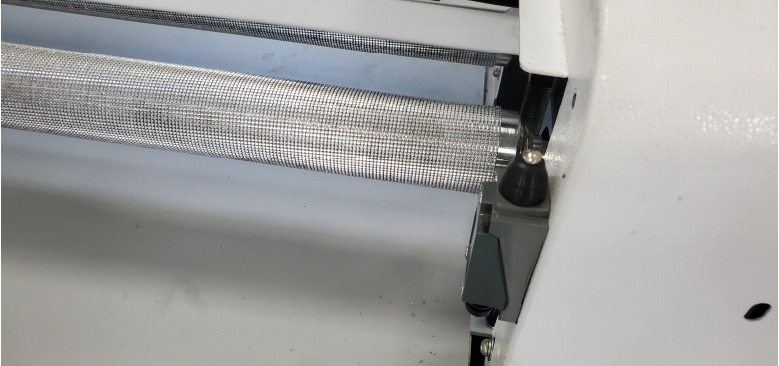

裝刀模刀架，二條壓料滾筒                                                                   調上升下降手柄

手柄通用                                                                      調上升下降

上升下降后按實際材料厚度和需求 機器為手動調整，需要操作師傅耐心和認真！

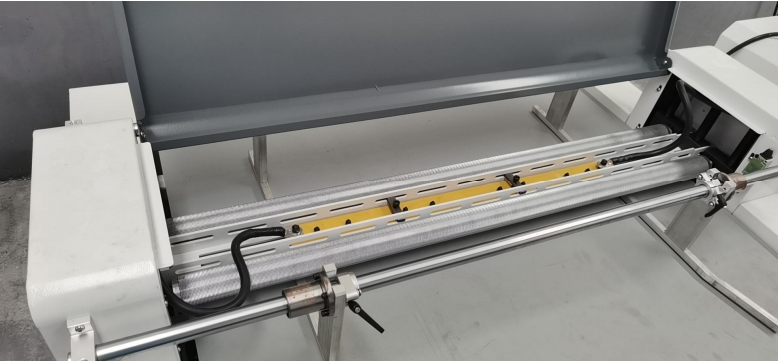

刀模安裝展示

做好的成品刀模只要直接接二端線就可以使用

刀模安裝在刀模架上，二端子連接刀模二端。

注意事項：

安裝刀模時，刀模的金屬部分不能和機器有接觸，不能相連接，否則形成機器 短路，無法工作。

如果電纜線較長不合適刀模安裝，可以剪開電纜線的扎帶再調整到合適長度再固定扎帶 刀模實物圖 開槽機可以選配自動除廢料裝置！

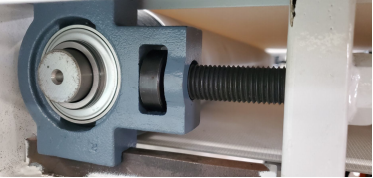

機器需要定期保養，軸承和鏈條需要定期打油，詳情請聯系售后客服。
